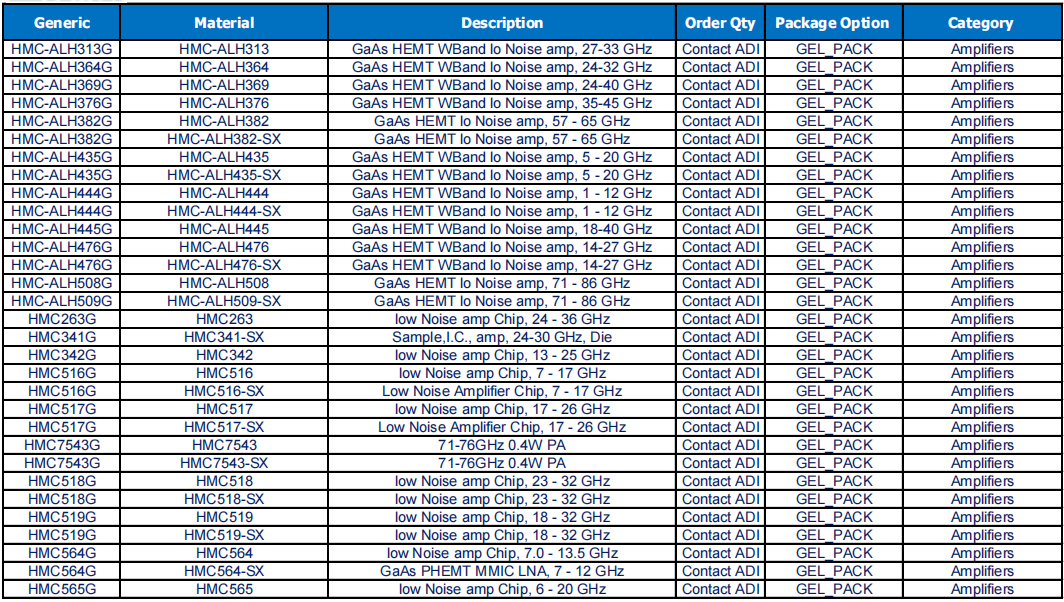

ADI晶圓各種材料工藝對應輸出功率及頻率
發布時間:2021-05-21 17:09:32 瀏覽:2795
在電子器件中,射頻和功率應用是主要的。GaN on SiC、GaN自支撐襯底、GaAs襯底、GaAs on Si主要用于射頻半導體(射頻前端PA等),而Gan on Si和SiC襯底主要用于功率半導體(汽車電子學等)。
由于其高功率密度,GaN在基站大功率器件領域具有獨特的優勢。與硅襯底相比,SiC襯底具有更好的導熱特性。目前,工業上95%以上的GaN射頻器件使用SiC襯底,如Qorvo是基于SiC襯底的,硅基GaN器件可以在8英寸的晶片上制作,具有更高的成本優勢。在功率半導體領域中,SiC襯底與GaN on Silicon的競爭僅占該領域的一小部分。GaN市場主要集中在低壓領域,而SiC主要用于高壓領域。他們的邊界約為600 V。
深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI Wafer Products請點擊:/brand/68.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749

上一篇: DYTRAN 3168D2系列機載加速度計
下一篇: Bird-射頻專家精密功率傳感器
推薦資訊
Microsemi 1N5195是符合MIL-PRF-19500/118標準的軍用級開關二極管,認證等級有JAN、JANTX、JANTXV 。其最大額定值(@25°C)包括工作和存儲溫度均為 -65°C至 +175°C,浪涌電流(正弦波,8.3毫秒)2A,總功率耗散500mW,最大工作電流200mA,直流反向工作電壓180V。設計數據方面,采用符合MIL-PRF19500/118 DO-35輪廓的密封玻璃封裝,引線材料為銅包鋼,表面處理是錫/鉛,熱阻抗最大70°C/W,極性為帶環的陰極端。

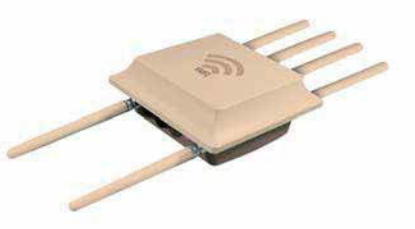

Rogers的Kappa?438層壓板通過獨特配方,需具有FR-4相符的介電常數(DK),使設計替代非常容易。Kappa?438層壓板還具備低損耗,極強的DK公差操縱,嚴苛的厚度操縱,能夠滿足無線網絡市場的需求,一般需要使用高端的FR-4材質。
